La technologie de stockage de glace est une solution essentielle pour économiser l'énergie dans les bâtiments modernes. En produisant de la glace pendant les heures creuses de la nuit (à des tarifs d'électricité plus bas) et en la faisant fondre pour refroidir pendant les heures de pointe de la journée, elle réduit considérablement les coûts d'exploitation de la climatisation. Un élément essentiel de ce système ?

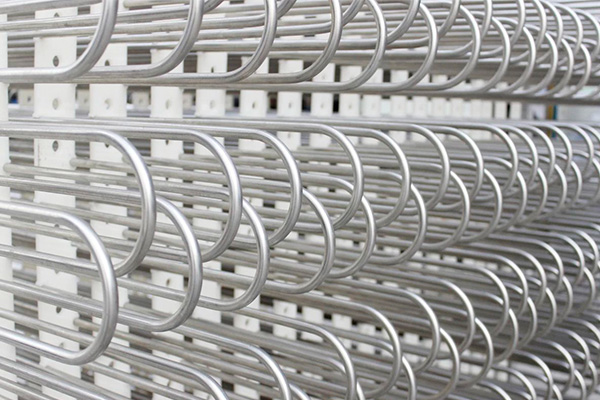

Tubes d'échangeur de chaleur en acier inoxydable en forme de U
À l'intérieur du réservoir de stockage, leur conception a un impact direct sur l'efficacité, la stabilité et la durée de vie. Détaillons cette technologie essentielle.
Fonctionnement des unités de stockage de glace et rôle du réservoir
Un système de stockage de glace comprend une unité de réfrigération, un réservoir de stockage de glace, un échangeur de chaleur et un système de contrôle. Ses principaux processus sont les suivants :
• Fabrication de glace de nuit :
En cas de faible demande d'électricité, l'unité de réfrigération refroidit l'eau ou le glycol dans le réservoir en dessous de zéro, formant de la glace sur la surface extérieure des tubes de l'échangeur de chaleur pour stocker l'énergie froide.
• Fonte de glace diurne pour le refroidissement :
Lors des pics de demande, l'eau chaude de retour est pompée dans le réservoir. Elle échange de la chaleur avec la glace, produisant ainsi de l'eau froide pour la climatisation.
Les tubes en acier inoxydable en forme de U jouent un double rôle :
• Dans la fabrication de glace : ils font circuler des réfrigérants (comme le glycol) pour transférer le froid à l’eau environnante.
• Lors de la fonte des glaces : ils agissent comme des canaux de circulation de l’eau froide, absorbant l’énergie de la fonte des glaces.
Avantages des tubes en acier inoxydable en forme de U
Par rapport aux tubes droits ou enroulés, les conceptions en acier inoxydable en forme de U offrent des avantages clés :
Transfert de chaleur efficace et formation uniforme de glace
• Zone de contact plus grande : le coude en U permet une distribution uniforme du tube dans un espace limité, augmentant ainsi l'efficacité de la fabrication/fonte de la glace.
• Zones mortes réduites : un espacement approprié évite l’accumulation inégale de glace (courante avec les tubes droits), assurant une croissance uniforme.
Résistance à la dilatation due au gel et soulagement des contraintes
• Structure flexible : le coude en U absorbe les contraintes dues à la dilatation de la glace via une déformation mineure, évitant ainsi les fissures à basse température.
• Moins de soudures : le moulage monobloc (construction monobloc) réduit les risques de fuite des joints de tubes droits.
Résistance à la corrosion et longévité
• L’acier inoxydable (304 ou 316L) surpasse l’acier au carbone en termes de résistance à la corrosion par le chlorure, ce qui le rend idéal pour un contact à long terme avec l’eau, le glycol et le froid.
• Les surfaces lisses minimisent l’accumulation de tartre, réduisant ainsi les besoins d’entretien.
Spécifications clés et conseils de sélection
• Matériau : l'acier inoxydable 316L convient aux eaux à forte teneur en chlorure (par exemple, les zones côtières) pour une meilleure résistance aux piqûres.
• Épaisseur de paroi : 0,8 à 1,5 mm, en fonction de la pression (systèmes atmosphériques/pressurisés) et de la résistance au gel.
• Conception : diamètres DN15–DN25 avec efficacité d'équilibrage de l'espacement et espace d'expansion de la glace ; rayon de courbure en U ≥ 3x diamètre du tuyau (pour réduire la résistance à l'écoulement).

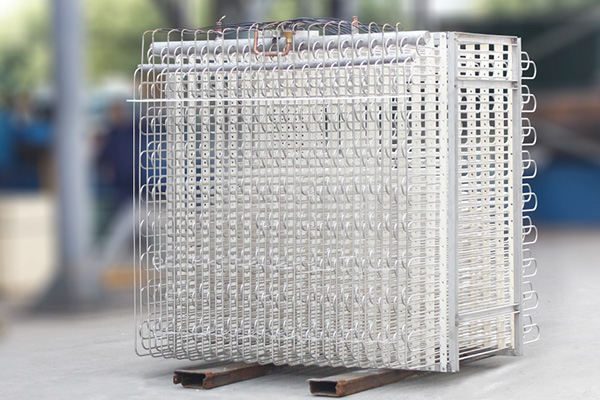

• Installation : Ensembles de tubes modulaires assemblés en usine pour le levage sur site ; les supports en nylon/acier inoxydable empêchent l'usure par vibration.
Cas concrets et avantages
Un complexe commercial avec un réservoir de 800 m³ (tubes en U 316 L, DN20, paroi 1,2 mm) a réalisé :
• Efficacité de stockage 15 % supérieure, refroidissement diurne de 8 heures.
• Aucune fuite de corrosion sur 10 ans.
• Économies annuelles d’électricité d’environ 450 000 ¥, avec un retour sur investissement de moins de 4 ans.
Tendances futures
• Revêtements : Revêtements anticorrosion/anticalcaire nanométriques pour une durée de vie plus longue.
• Surveillance intelligente : capteurs suivant l’épaisseur de la glace et l’état du tube pour optimiser le stockage.
• Conception légère : l'acier inoxydable à paroi mince et haute résistance (par exemple, l'acier duplex) réduit la charge du réservoir.
Les tubes d'échangeur de chaleur en acier inoxydable en forme de U, grâce à leur efficacité, leur résistance au gel et leur durabilité, sont désormais le choix privilégié pour les réservoirs de stockage de glace. Grâce aux progrès des matériaux et de la fabrication, ils favoriseront leur adoption dans les bâtiments écologiques et le refroidissement urbain, essentiels à la réalisation des objectifs de neutralité carbone.
